Pràctica 3.2.3.2 CCNA

Tarea 1: Configurar y ejecutar la simulación

Paso 1. Ingrese al modo de simulación

Cuando se inicia el Packet Tracer, éste presenta una vista lógica de la red en el modo de tiempo real. Al final de la barra amarilla, debajo del área de trabajo lógica se encuentra la ficha Realtime. Ubicada por detrás y a la derecha de la ficha Realtime se encuentra la ficha Simulation. Haga clic en esta ficha para ingresar en el modo de simulación.

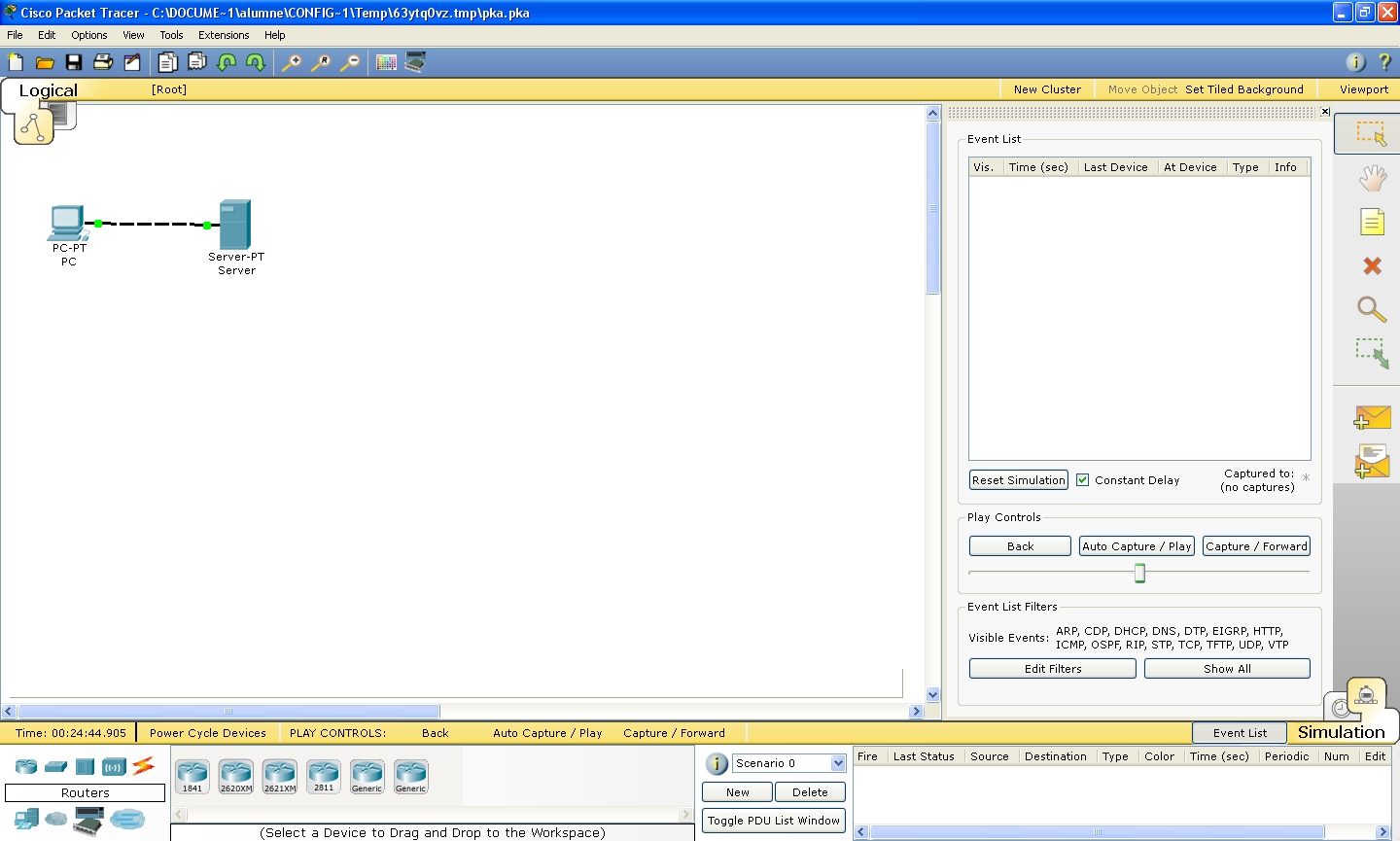

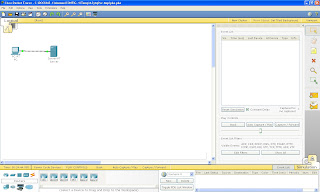

Així es mostra el mode de simulació:



Paso 2. Establezca los filtros de la lista de eventos

En el modo de simulación, la manera predeterminada es capturar todos los eventos admitidos por Packet Tracer. Puede limitar las capturas mediante la configuración de los filtros de la lista de eventos. Sólo deseamos capturar eventos DNS y HTTP. En la sección Event List, haga clic en el botón Edit Filters. Aparecerá una lista de eventos disponibles seleccionados. Seleccione la casilla de verificación Show All/None en la parte inferior derecha. Esto borrará todos los cuadros marcados. Seleccione la casilla de verificación de DNS y HTTP para seleccionar únicamente los eventos DNS y HTTP. Haga clic fuera de la ventana de eventos para cerrarla. La Event List ahora mostrará únicamente eventos DNS y HTTP cuando se ejecute la simulación.

Aquí es mostra com assignar el filtre per capturar únicament els paquets DNS i HTTP:



Paso 3. Solicite una página web desde la PC

Packet Tracer proporciona servicios simulados en dispositivos. Abrirá un explorador web simulado en la PC y solicitará una página web al servidor.
Haga clic en PC en el espacio de trabajo lógico. Haga clic en la ficha Desktop y haga clic en el botón Web Browser. Se abrirá un navegador Web simulado. Escriba www.example.com en el cuadro URL y haga clic en el botón Go ubicado a la derecha. Minimice la ventana de navegador simulado.

Solicitem www.example.com en el navegador:



Paso 4. Ejecute la simulación

En la sección Play Controls del Simulation Panel, haga clic en el botón Auto Capture / Play. El intercambio entre la PC y el servidor se activará y se agregarán los eventos a la Event List. Estos eventos representan la solicitud de la PC para resolver el URL a una dirección IP. El servidor DNS proporciona la dirección IP al recibir la solicitud de la página web de parte de la PC. El servidor presenta la página web en dos segmentos y la PC reconoce la página web. Aparece un cuadro de diálogo que indica que no hay más eventos y proporciona información acerca de la temporización de la simulación. Haga clic en OK para cerrarlo.

En aquesta imatge, es veu com s'ha carregat la web demanada i la llista de paquets capturats:



Tarea 2: Examinar los resultados

Paso 1. Acceda a una PDU específica

Restaura la ventana del explorador simulada en la PC. Tenga en cuenta que se muestra una página Web. Minimice la ventana del explorador simulada.
En la sección Simulation Panel Event List, la columna Info incluye un cuadro de color que proporciona acceso a la información detallada sobre un evento. Haga clic en el cuadro de color de la columna Info para obtener el primer evento. Se abrirá la ventana PDU Information.

Paso 2. Examine los contenidos de la ventana Información de la PDU

La primera ficha de la ventana PDU Information contiene información acerca de la PDU entrante y saliente en relación con el modelo OSI. Haga clic en el botón Next Layer >> varias veces para recorrer las capas entrantes y salientes y lea la descripción en el cuadro debajo de las capas para obtener una descripción general de la forma en que funciona el intercambio.
Examine la información de la PDU para los otros eventos a fin de obtener una descripción general de todo el proceso de intercambio.
Si tiene preguntas adicionales acerca del proceso de intercambio, asegúrese de preguntar a su instructor.

A continuació, es pot veure l'informació més detallada d'un paquet, diferenciant les diferents capes, breument explicades.
