Pràctica 8.3.7.4 CCNA

Tarea 1: Examinar la red inalámbrica.

Paso 1. Abra los diferentes dispositivos y examine sus configuraciones.

Examine los dispositivos que conforman la red inalámbrica usando las fichas Física y Config. Tenga en cuenta especialmente lo siguiente:

Tanto la PC como la impresora tienen instalado un adaptador inalámbrico Linksys. También haga clic en el botón PC inalámbrica en la ficha Escritorio de la PC.



En el router inalámbrico, examine también el contenido de la ficha GUI.



El dispositivo "Modelo de ISP" es un grupo Rastreador de paquetes. Haga clic sobre él para abrirlo y mostrar los dispositivos que contiene. Cuando termine de examinar los dispositivos, haga clic en el botón Raíz=> de la barra amarilla en la parte superior izquierda para cerrarlo.



Paso 2. Verifique la conectividad en modo Tiempo real abriendo una página Web.

En el modo Tiempo real, abra el Navegador Web de la PC de inicio y escriba myispweb.com en el URL y presione la tecla Enter. La página Web debería poder verse. Este proceso ayuda a llenar tablas de modo que usted se pueda concentrar sólo en los paquetes ICMP.



Tarea 2: Ejecutar la simulación.

Paso 1. Inicie la simulación.

Cambie al modo Simulación. Queremos capturar sólo los eventos ICMP. En la sección Filtros de lista de eventos, verifique que sólo estén seleccionados eventos ICMP. El paquete de la PC del hogar es una única solicitud de eco ICMP que se enviará al servidor Web ISP a través de la red inalámbrica.



Paso 2. Examine un paquete ping en cada paso desde la PC de inicio al servidor Web y viceversa

Examine el paquete en la PC de inicio. Luego haga clic en Capturar / Reenviar una y otra vez, abriendo el paquete para examinarlo en cada paso del proceso.

Pràctica 5.2.2.2 CCNA

Tarea 1: Ejecutar la simulación utilizando Escenario 0

Paso 1. Ingrese al modo simulación

Haga clic entre los modos Simulación y Tiempo real tres o cuatro veces para despejar el protocolo Spanning Tree en los puertos de switch, mantenga a Packet Tracer en modo Simulación.

Paso 2. Recorra el Escenario 0

El archivo se cargará con Escenario 0, que consiste de una PDU simple (un sólo ping) desde la PC 0 a la dirección de broadcast 255.255.255.255. Haga clic en el cuadro de color Información junto a la lista de este paquete en Lista de eventos (o de modo equivalente, haga clic en el sobre del paquete que se muestra en la PC 0) y examine las vistasModelo OSI y Detalles de la PDU saliente del paquete. Luego haga clic en el botón Capturar/Reenviar y observe el traslado del broadcast a todos los dispositivos de la red conmutada. Examine el paquete en los diferentes puntos de este tramo. Si recibe el mensaje "Búfer lleno", haga clic en el botón Ver eventos anteriores. El alcance de estos broadcasts define un dominio de broadcast. Quizá desee ejecutar la animación de nuevo utilizando los botones Reestablecer la simulación y Captura automática/Reproducción o crear sus propios escenarios en los que agregue paquetes de prueba a la red.

En les següents imatges, es pot veure la informació de les capes i de la PDU sortint, de la captura d'un event entre el Switch0 i el Switch1.

Capa


PDU


Tarea 2: Ejecutar la simulación utilizando Escenario 1

Paso 1. Cambie al Escenario 1

Cerca del extremo inferior derecho de la GUI, el escenario está actualmente establecido en Escenario 0. Utilice el menú desplegable para ir a Escenario 1, en el que se está enviando un paquete de broadcast desde la PC 6 a la dirección de broadcast 255.255.255.255.



Paso 2. Recorra el Escenario 1

Haga clic en el rectángulo coloreado Información junto a la lista de este paquete en la Lista de eventos (o, de forma equivalente, haga clic en el sobre del paquete que se muestra en la PC 6) y examine las vistas del Modelo OSI y Detalles de PDU saliente del paquete. Luego haga clic en el botón Capturar/Reenviar y observe el traslado del broadcast a todos los dispositivos hasta la interfaz de router e incluido éste. Examine el paquete en los diferentes puntos de este tramo. Si recibe el mensaje "Búfer lleno", haga clic en el botón Ver eventos anteriores. El alcance de estos broadcasts define un dominio de broadcast, que en este caso finaliza en el router. Quizá desee ejecutar la animación de nuevo utilizando los botones Reestablecer la simulación y Captura automática/Reproducción o crear sus propios escenarios en los que agregue paquetes de prueba a la red.

En les següents imatges, es pot veure la informació de les capes i de la PDU sortint, de la captura d'un event entre el Switch3 i el Router1.

Capa


PDU

Pràctica 4.4.4.2 CCNA

Tarea 1: Configurar y ejecutar la simulación

Paso 1. Ingrese al modo simulación

Para verificar la conexión haga clic en la PC en el lugar de trabajo lógico. Abra el navegador Web en el Escritorio. Escriba udptcpexample.com en el cuadro URL y haga clic en el botón Ir. Deberá aparecer una página Web. Haga clic en la ficha Simulación para ingresar en el modo de simulación.

Primerament, cal comprovar si es carrega la pàgina web que s'indica a l'enunciat.



A continuació, s'ha d'entrar en el mode de simulació, com es pot veure en la següent captura.



Paso 2. Establezca los filtros de la lista de eventos

Se desea capturar sólo los eventos de UDP. En la sección Filtros de la lista de eventos, haga clic en el botón Editar filtros. Sólo seleccione eventos UDP. Los eventos UDP incluyen protocolos de aplicación basados en UDP, como DNS y TFTP.

Es demana capturar tansols events UDP, aplicarem el filtre de captura de la següent manera.



Paso 3. Solicite una página Web desde la PC

Restaure la ventana del explorador Web. En el Navegador Web, haga clic en el botón Ir para solicitar el reenvío de la página Web. Minimice la ventana de navegador simulado.

Demanem la web altra vegada en el navegador.



Paso 4. Ejecute la simulación

Haga clic en el botón Captura automática/Reproducir. El intercambio entre la PC y el servidor se activará y se agregarán los eventos a la Lista de eventos. Dichos eventos representan la solicitud de la dirección IP asociada con www.example.com por parte de la PC y el envío de la dirección IP por parte del servidor. Aparece un cuadro de diálogo que indica que no hay más eventos. Haga clic en Aceptar para cerrarlo.

Aquest és el resultat de la captura un cop carregada la pàgina web.



Tarea 2: Examinar los resultados

Paso 1. Acceda a las PDU específicas

En la sección Lista de eventos del panel de simulación, la última columna contiene un cuadro coloreado que brinda el acceso a información detallada acerca de un evento. Haga clic en el cuadro de color de la última columna para obtener el primer evento. Se abrirá la ventana Información de la PDU.

Aquesta és la informació que es mostra clicant el quadret de l'última columna.



Paso 2. Examine los contenidos de la Ventana de información de PDU

En esta actividad nos enfocaremos sólo en información de eventos de la Capa 4. La primera ficha de la ventana Información de PDU contiene información acerca de la PDU entrante y saliente en relación con el modelo OSI. Haga clic en el cuadro Capa 4: para las capas entrantes y salientes, y lea el contenido del cuadro y la descripción en el cuadro que se ubica debajo de las capas. Preste atención a los números de puerto de origen y destino. Haga clic en la ficha Detalles de la PDU saliente. En el segmento UDP, observe la manera en que se encapsula la información de DNS en el segmento UDP.

Examine la información de PDU para los eventos UDP restantes de la misma manera y observe el cambio en los números de puertos de origen y destino.

Informació del primer event.



Informació del segon event.



Informació del tercer i últim event.

Pràctica 4.2.5.2 CCNA

Tarea 1: Configurar y ejecutar la simulación

Paso 1. Ingrese al modo simulación

Para verificar la conexión haga clic en la PC en el lugar de trabajo lógico. Abra el Web Browser en el Desktop. Escriba 192.168.1.2 en el cuadro URL y haga clic en el botón Go. Deberá aparecer una página Web. Haga clic en la ficha Simulation para ingresar en el modo de simulación.

Primerament cal verificar la connexió com indica l'enunciat.



Entrem en el mode de simulació:



Paso 2. Establezca los filtros de la lista de eventos

Se desea capturar sólo los eventos de TCP. En la sección Event List Filters, haga clic en el botón Edit Filters. Sólo seleccione eventos TCP. Los eventos TCP incluyen protocolos de aplicación basados en TCP, como HTTP y Telnet.

Es desitja capturar tansols els events TCP, s'ha d'aplicar el filtre tal i com es mostra tot seguit.



Paso 3. Solicite una página Web desde la PC

Restaure la ventana del explorador Web. En el Web Browser, haga clic en el botón Go para solicitar el reenvío de la página Web. Minimice la ventana de navegador simulado.

Tornem a sol·licitar la web com s'indica.



Paso 4. Ejecute la simulación

Haga clic en el botón Auto Capture / Play. El intercambio entre la PC y el servidor se activará y se agregarán los eventos a la Event List. Dichos eventos representan el establecimiento de la sesión TCP, la solicitud de una página Web por parte de la PC, el envío de una página Web en dos segmentos por parte del servidor, el acuse de recibo de la página Web por parte de la PC y la terminación de la sesión TCP. Aparece un cuadro de diálogo que indica que no hay más eventos. Haga clic en OK para cerrarlo.

A continuació, s'inicia la simulació i es realitza la captura.



Tarea 2: Examinar los resultados

Paso 1. Acceda a las PDU específicas

En la sección Simulation Panel Event List, la última columna contiene un cuadro coloreado que brinda el acceso a información detallada acerca de un evento. Haga clic en el cuadro de color de la última columna para obtener el primer evento. Se abrirá la ventana PDU Information.

Per veure informació especifica sobre un paquet, s'ha de clicar al quadret de color de l'última columna del panell de simulació.



Paso 2. Examine los contenidos de la Ventana de información de PDU

En esta actividad nos enfocaremos sólo en información de eventos de la Capa 4. La primera ficha de la ventana PDU Information contiene información acerca de la PDU entrante y saliente en relación con el modelo OSI. Haga clic en el cuadro Layer 4: para las capas entrantes y salientes, y lea el contenido del cuadro y la descripción en el cuadro que se ubica debajo de las capas. Preste atención al tipo de segmento TCP. Haga clic en la ficha Outbound PDU Details. En el segmento TCP, observe el número de secuencia inicial. Examine la información de la PDU para los primeros cuatro eventos TCP de la misma manera. Dichos eventos muestran los tres protocolos de enlace de tres vías que establecen la sesión. Observe el tipo de segmento TCP y el cambio en el número de secuencia.

Com es veu a continuació, l'informació del primer event indica que el número de seqüència és 0, igual que en els tres següents.



Examine la información de PDU para los eventos TCP posteriores al intercambio HTTP principal de la misma manera. Dichos eventos muestran la terminación de sesión. Observe el tipo de segmento TCP y el cambio en el número de secuencia.

En el cinquè paquet, el número de seqüència passa a ser 1.



Tot seguit, es pot veure com en el paquet TCP immediatament posterior de l'últim HTTP capturat, el número de seqüència passa a ser 100.



En el següent paquet, el número de seqüència és 392.



Tal i com es veu en aquesta captura, en el següent event el número de seqüència esdevé finalment 101.

Pràctica 4.1.6.2 CCNA

Tarea 1: Configurar y ejecutar la simulación

Paso 1. Ingrese al modo simulación

Haga clic en la ficha Simulación para ingresar al modo simulación.

Primerament s'ha d'entrar en el mode de simulació:



Paso 2. Establezca los filtros de la lista de eventos

Se desea capturar sólo los eventos de DNS y HTTP. En la sección Filtros de la lista de eventos, haga clic en el botón Editar filtros y asegúrese de que sólo se seleccionen eventos DNS y HTTP.

Tot seguit, s'ha de configurar el filtre per a capturar tansols els events DNS i HTTP.



Paso 3. Desde la PC, solicite una página Web del servidor

Haga clic en la PC en el lugar de trabajo lógico. Abra el navegador Web en el Escritorio. Escriba udptcpexample.com en el cuadro URL y haga clic en el botón Ir. Minimice la ventana de navegador simulado.

S'obre el navegador del PC i s'hi introdueix la direcció anterior.



Paso 4. Ejecute la simulación

Haga clic en el botón Captura automática/Reproducir. El intercambio entre la PC y el servidor se activará y se agregarán los eventos a la Lista de eventos. Dichos eventos representan la solicitud de las PC de cliente para el servicio DNS, seguida de la solicitud de una página Web. El servidor envía la página Web en dos segmentos y la PC reconoce la página Web. Aparecerá un cuadro de diálogo que indica que no hay más eventos para capturar. Haga clic en Aceptar para cerrarlo.

Un cop finalitzada la captura, el resultat és el següent:



Tarea 2: Examinar los resultados

Paso 1. Acceda a las PDU específicas

En la sección Lista de eventos del panel de simulación, la última columna contiene un cuadro coloreado que brinda el acceso a información detallada acerca de un evento. Haga clic en el cuadro de color de la última columna para obtener el primer evento. Se abrirá la ventana Información de la PDU.

Aquesta és la informació detallada del primer event capturat(DNS):



Paso 2. Examine los contenidos de la Ventana de información de PDU

En esta actividad nos enfocaremos sólo en información de eventos de las Capas 4 y 7. La primera ficha de la ventana Información de PDU contiene información acerca de la PDU entrante y saliente en relación con el modelo OSI. Haga clic en los cuadros Capa 4: y Capa 7: para las capas entrantes y salientes, y lea el contenido del cuadro y la descripción en el cuadro que se ubica debajo de las capas. Tenga en cuenta que DNS utiliza UDP y HTTP utiliza TCP.

Capa 4:



Capa 7:



Preste atención a los números de puerto. El puerto 53 representa a DNS, el protocolo de aplicación que asocia los nombres de dominio con las direcciones IP. El puerto 80 representa a HTTP, el protocolo de aplicación compatible con las páginas Web. El otro puerto es generado por la PC de cliente a partir del rango de los números de puerto mayores que 1023. Haga clic en la ficha Detalles de la PDU saliente. En el segmento TCP, observe el número de secuencia inicial.

Com es pot veure a continuació, es tracta del port 1025.



Examine la información de la PDU para los demás eventos de la misma manera. Observe el cambio en los números de puerto de origen y destino (para UDP y TCP) y el cambio en el número de secuencia (para TCP únicamente) al entregarse el siguiente segmento.

Pràctica 3.5.1.3 CCNA

Diagrama de topología:



Tarea 1: "Repare" y pruebe la topología

Agregar una PC con un nombre para mostrar "1B" (sin comillas) en la topología. Configúrela con los siguientes parámetros: Dirección IP 172.16.1.2, Máscara de subred 255.255.0.0, Gateway por defecto 172.16.255.254 y Servidor DNS 192.168.254.254. Conecte la PC 1B al puerto Fa0/2 del switch S1-Central.

En primer lloc afegim el PC 1B amb aquesta configuració:



Conecte el Eagle Server al puerto Fa0/0 en el router R1-ISP. Encienda los servicios Web en el servidor habilitando HTTP. Habilite los servicios DNS y agregue una entrada DNS que asocie "eagle-server.example.com" (sin comillas) con la dirección IP del servidor. Verifique su trabajo utilizando la evaluación con el botón Verificar resultados y la ficha Puntos de evaluación. Pruebe la conectividad, en tiempo real, mediante AGREGAR PDU SIMPLE para probar la conectividad entre la PC 1B y el Eagle Server.

Un cop fet això, podem comprovar si ho hem fet tot bé, fent ping a l'Eagle Server; com es pot veure en la captura següent:



Tenga en cuenta que cuando agrega una PDU simple, ésta aparece en la ventana Lista de PDU como parte de "Situación 0". La primera vez que ejecute este mensaje ping para un solo lanzamiento, aparecerá como Fallido--esto se debe al proceso ARP que se explicará posteriormente. Al hacer doble clic en el botón "Disparar" en la ventana Lista de PDU, enviará esta prueba de ping simple por segunda vez. Esta vez tendrá éxito. En el Rastreador de paquetes, el término "situación" significa una configuración específica de uno o más paquetes de prueba. Puede crear diferentes situaciones de paquetes de prueba al utilizar el botón Nuevo, por ejemplo, Situación 0 podría tener un paquete de prueba de la PC 1B al Eagle Server, Situación 1 podría tener paquetes de prueba entre la PC 1A y los routers... Puede retirar todos los paquetes de prueba de una situación en particular al utilizar el botón Eliminar. Por ejemplo, si utiliza el botón Eliminar para la Situación 0, el paquete de prueba que acaba de crear entre la PC 1B y el Eagle Server se retirará; hágalo antes de pasar a la siguiente tarea.

Tarea 2: Explore cómo trabajan en forma conjunta DNS y HTTP

Cambie del modo de tiempo real al modo de simulación. Abra un navegador Web desde el escritorio de la PC 1B. Escriba "eagle-server.example.com" (sin comillas) en la Barra de direcciones, presione Intro y, a continuación, use el botón Capturar/Avanzar en la Lista de eventos para capturar la interacción de DNS y HTTP. Ejecute esta animación y examine el contenido del paquete (Ventana Información de la PDU, Detalles de la PDU entrante, Detalles de la PDU saliente) para cada evento de la lista de eventos, especialmente cuando los paquetes se encuentran en la PC 1B o en el Eagle Server. Si recibe el mensaje "Búfer lleno", haga clic en el botón Ver eventos anteriores. Si bien es posible que aún no comprenda el procesamiento de los paquetes por parte del switch y los routers, debe poder entender cómo trabajan en forma conjunta DNS y HTTP.

En aquesta imatge, es poden veure els paquets DNS i HTTP de la transmissió de dades.

Pràctica 3.4.2.1 CCNA

Tarea 1: Descargar, instalar y verificar el servidor Web Apache.

La práctica de laboratorio debe estar configurada como se muestra en el Diagrama de topología y en la tabla de dirección lógica. En caso contrario, pídale ayuda al instructor antes de continuar.

Paso 1: Descargue el software desde Eagle Server.

La aplicación del servidor Web Apache está disponible para descargar en Eagle Server.

Paso 2: Instale el servidor Web Apache en el equipo host del módulo.

Paso 3: Verifique el servidor Web.

El comando netstat mostrará estadísticas de protocolo e información de conexión para este equipo de laboratorio.

Resultat de la comanda "netstat -a" en el nostre equip:



Pruebe el servidor Web en varias direcciones IP diferentes en el rango de red de 127.0.0.0 /8. Complete la siguiente tabla con los resultados:

127.0.0.1:



127.255.255.254:



127.255.255.255:



IP reservada per a tràfic local.

127.0.0.0:



IP reservada per a tràfic local.

Tarea 2: Verificar el archivo de configuración de servidor Web predeterminado.

Paso 1: Acceder al archivo httpd.conf.

Puede que un administrador de sistema necesite verificar o modificar el archivo de configuración predeterminado.

Abra el archivo de configuración del servidor Web Apache, C:\Program Files\Apache Software Foundation\Apache2.2\conf\httpd.conf.

Paso 2: Revise el archivo httpd.conf.

Numerosos parámetros de configuración le permiten al servidor Web Apache ser completamente personalizable. El carácter “#” indica un comentario para los administradores del sistema, exento del acceso del servidor Web. Desplácese hacia abajo al archivo de configuración y verifique las siguientes configuraciones:

En les següents captures, es poden verificar les configuracions anteriorment demanades:





Paso 3: Modifique la página predeterminada del servidor Web.

La Figura 4 muestra la página Web predeterminada del archivo index.html. A pesar de que esta página es suficiente para la prueba, se debe mostrar algo más personal.

presente el archivo index.html. Haga clic con el botón derecho en el archivo y elija Abrir con. Desde la lista desplegable, elija Bloc de notas. Cambie el contenido del archivo por algo similar al siguiente ejemplo:



Guarde el archivo y actualice el navegador Web. O abra el URL http://127.0.0.1. Debe mostrarse la nueva página predeterminada. Después de realizar y guardar los cambios en index.html, simplemente actualice el navegador Web para ver el nuevo contenido.

Pàgina modificada:



Tarea 3: Desafío

Modifique el archivo de configuración predeterminado del servidor Web httpd.conf y cambie la línea Escuchar a Escuchar 8080. Abra un navegador Web y acceda al URL http://127.0.0.1:8080. Con el comando netstat, verifique que el puerto TCP nuevo del servidor Web sea 8080.

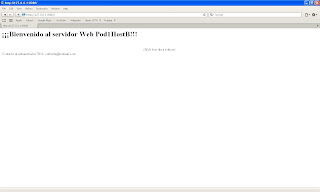

Verificació:

127.0.0.1:8080



Comanda "netstat -a":
