Pràctica 2.7.1.3 CCNA

Diagrama de topología:

Una topología de laboratorio estándar casi completa proporcionada como punto de partida.



Tarea 1: Complete la topología

Agregue una PC al espacio de trabajo. Configúrela con los siguientes parámetros: Dirección IP 172.16.1.2, máscara de subred 255.255.0.0, gateway por defecto 172.16.255.254, Servidor DNS 192.168.254.254, nombre exhibido "1B" (no incluya las comillas). Conecte la PC 1B al puerto Fa0/2 del switch S1-Central y verifique su trabajo con el botón Verificar resultados para determinar que la topología esté completa.

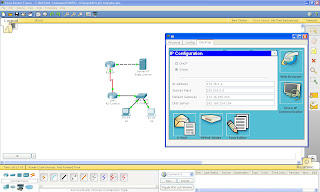

La imatge que es pot veure a continuació mostra el PC "1B" connectat correctament amb els paràmetres demanats:



Tarea 2: Agregue PDU simples en modo en tiempo real

Espere hasta que las luces del enlace de switch estén verdes. Mediante Agregar PDU simple, envíe un mensaje de prueba entre la PC 1B y el servidor Eagle. Note que este paquete aparecerá en el extremo derecho como la PDU creada por el usuario que puede ser manipulada con fines de prueba. La primera vez que emita este único mensaje ping, se mostrará como Fallido--esto es por el proceso ARP, que se explicará más adelante. Al hacer doble clic en el botón "Enviar" en la ventana Lista PDU, envíe este ping de prueba única por segunda vez. Esta vez debe tener éxito. Haga esto antes de la siguiente tarea.

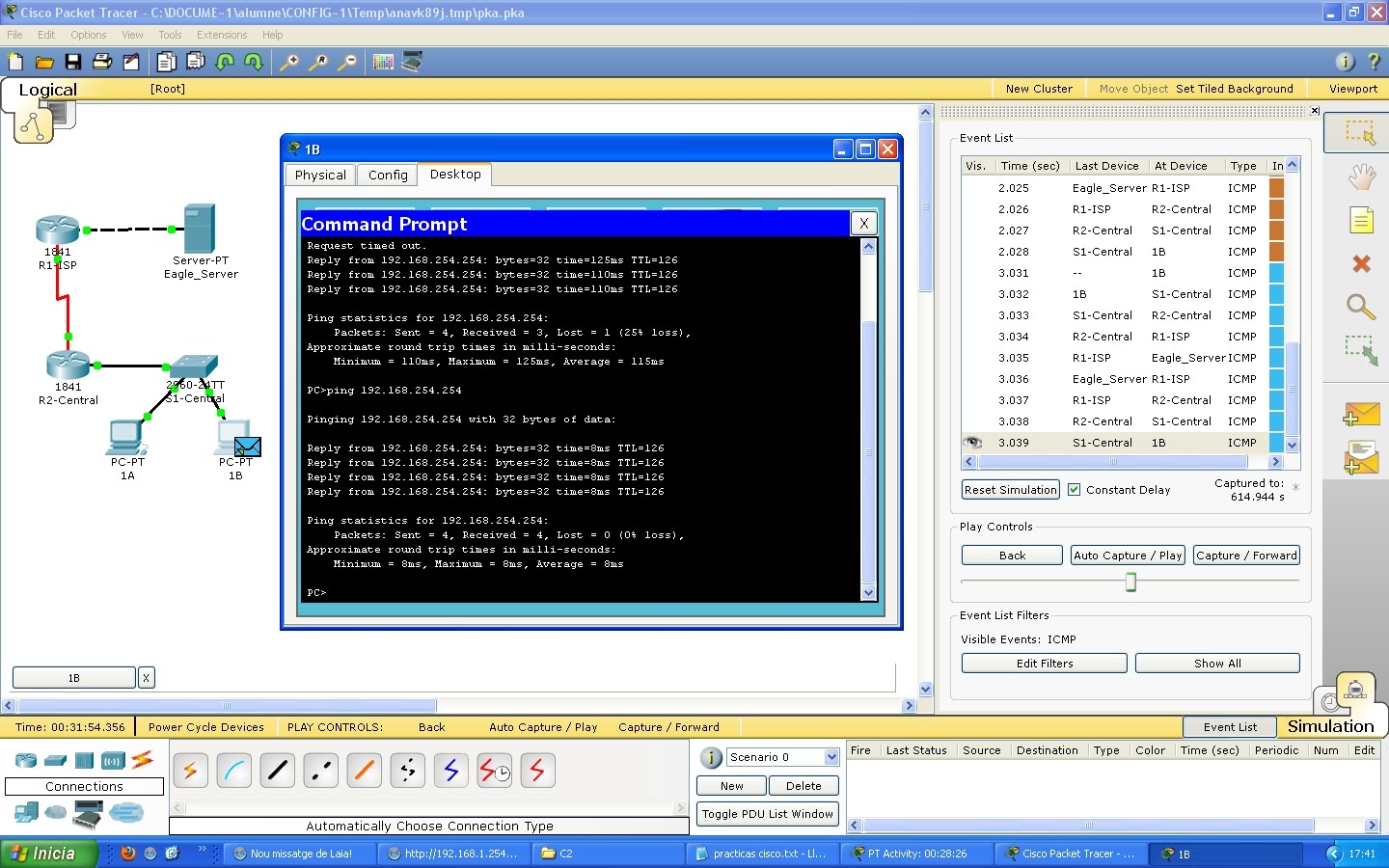

En aquesta captura es veu la prova de ping entre el PC "1B" i l'Eagle Server. Tal i com diu l'enunciat, la primera resposta falla:



Tarea 3: Analice las PDU en el modo de simulación (Rastreador de paquetes)

Cambie al modo de simulación. Utilice el botón Capturar/Reenviar para trasladar el paquete a través de la red. Haga clic en el sobre del paquete o en el cuadrado de color de la columna Información de la Lista de eventos para examinar el paquete en cada paso de su viaje.

A continuació, aquesta captura mostra la informació dels paquets en el viatge dins el Packet Tracer:



Tarea 4: Experimente con el modelo de la configuración de laboratorio estándar

La configuración de laboratorio estándar consta de dos routers, un switch, un servidor y dos computadoras. Cada uno de estos dispositivos se preconfigura. Intente crear distintas combinaciones de paquetes de prueba y analizar su viaje por la red.

Configuració alternativa...:

Pràctica 2.6.2.2 CCNA

Tarea 1: Capture un ping de una petición de entrada de comandos de la PC.

Paso 1. Ejecute la simulación y capture el tráfico.

En la parte inferior derecha más lejana de la interfaz de PT se encuentra el conmutador para pasar del modo de tiempo real a simulación. Haga clic en el modo Simulación.
Haga clic en PC. Elija la ficha Escritorio. Abra Petición de entrada de comandos. Ingrese el comando ping 192.168.1.2, la dirección IP del servidor. Al presionar la tecla Intro se iniciarán cuatro solicitudes de eco ICMP.
Minimice la ventana de configuración de la PC. Aparecerán dos paquetes en Lista de eventos, la primera solicitud de eco ICMP y una solicitud ARP necesaria para resolver la dirección IP del servidor a su dirección MAC del hardware.
Haga clic en el botón Capturar/Reproducir automáticamente para ejecutar la simulación y capturar los eventos. Haga clic en Aceptar cuando llegue al mensaje "No hay más eventos".

Paso 2. Examine el tráfico capturado.

Encuentre el primer paquete en la Lista de eventos, y haga clic en el recuadro coloreado de la columna Info. Cuando haga clic en el recuadro Info para buscar un paquete en la lista de eventos se abrirá la ventana Información de PDU. El modelo OSI organiza esta ventana. En el caso del primer paquete que vemos, note que la solicitud eco de ICMP (en la Capa 3) se encuentra encapsulada en la Capa 2. Si hace clic en cada una de estas capas, se muestra el algoritmo utilizado por el dispositivo, en este caso la PC. Vea lo que ocurre en cada capa.

Aquesta imatge mostra la informació de les capes que intervenen en el primer paquet:



Al abrir la ventana Información de la PDU, la vista predeterminada es el Modelo OSI. Ahora haga clic en la ficha Detalles de la PDU saliente. Desplácese hacia la parte inferior de esta ventana y verá que la solicitud de eco ICMP se encapsula como los datos en un paquete IP.

En aquesta captura es pot veure la informació referent a l'encapsulament dels paquets IP:



Tarea 2: Capture una solicitud Web mediante un URL desde una PC.

Paso 1. Ejecute la simulación y capture el tráfico.

Haga clic en PC. Cierre la ventana de Petición de entrada de comandos. Abra el Navegador Web. Ingrese www.example.com en el navegador. Al hacer clic en Ir iniciará una solicitud de servidor Web. Minimice la ventana de configuración de Cliente Web. Aparece un paquete en Lista de eventos, una solicitud de DNS necesaria para resolver el URL a la dirección IP del servidor.
Haga clic en el botón Capturar/Reproducir automáticamente para ejecutar la simulación y capturar los eventos. Haga clic en Aceptar cuando llegue al mensaje "No hay más eventos".

Paso 2. Examine el tráfico capturado.

Examine la información de PDU para los eventos de este intercambio.

Aquesta captura mostra l'informació dels paquets transferits en aquesta simulació:

Pràctica 2.6.2.1 CCNA

Tarea 1: Captura de PDU mediante ping

Paso 1: Después de asegurarse de que la topología y configuración de laboratorio estándar son correctas, inicie Wireshark en un equipo en un módulo de laboratorio. Configure las opciones de captura como se describe arriba en la descripción general e inicie el proceso de captura.

Desde la línea de comando del equipo, haga ping en la dirección IP de otra red conectada y encienda el dispositivo final en la topología de laboratorio. En este caso, haga ping en Eagle Server utilizando el comando ping 192.168.254.254.

Después de recibir las respuestas exitosas al ping en la ventana de línea de comandos, detenga la captura del paquete.

Paso 2: Examine el panel Lista de paquetes.

El panel Lista de paquetes en Wireshark debe verse ahora parecido a éste:



Observe los paquetes de la lista de arriba. Nos interesan los números de paquetes 6, 7, 8, 9, 11, 12, 14 y 15. Localice los paquetes equivalentes en la lista de paquetes de su equipo.

Els paquets equivalents són els números: 45, 48, 52, 53, 56, 57, 60 i 61.



Si el usuario realizó el Paso 1 A de arriba, haga coincidir los mensajes que se muestran en la ventana de línea de comandos cuando el ping se ejecutó con los seis paquetes capturados por Wireshark.

Responda lo siguiente desde la lista de paquetes Wireshark:

¿Qué protocolo se utiliza por ping?
ICMP

¿Cuál es el nombre completo del protocolo?
Internet Control Message Protocol

¿Cuáles son los nombres de los dos mensajes ping?
Echo (ping) request / Echo (ping) reply

¿Las direcciones IP de origen y destino que se encuentran en la lista son las que esperaba?
Sí

¿Por qué?
Perquè són les direccions del meu equip, i del que jo mateix he escollit per a fer-li ping.

Paso 3: Seleccione (resalte) con el mouse el primer paquete de solicitud de eco en la lista.

Localice los dos tipos diferentes de “Origen” y “Destino”. ¿Por qué hay dos tipos?
El primer és l’adreça MAC, el segon l’adreça IP.

¿Cuáles son los protocolos que están en la trama de Ethernet?
IP i ICMP

Tarea 2: Captura de FTP PDU

Paso 1: Inicie la captura de paquetes.

Considerando que Wireshark sigue en funcionamiento desde los pasos anteriores, inicie la captura de paquetes haciendo clic en la opción Iniciar en el menú Captura de Wireshark.

Ingrese ftp 192.168.254.254 en la línea de comandos del equipo donde se ejecuta Wireshark.

Cuando se establezca la conexión, ingrese anónimo como usuario, sin ninguna contraseña.
ID del usuario: anónimo
Password:
También se puede iniciar sesión con id de usuario cisco y contraseña cisco.

Una vez que inició sesión con éxito, ingrese get /pub/eagle_labs/eagle1/chapter1/gaim-1.5.0.exe y presione la tecla ingresar . Con esa operación comenzará la descarga del archivo desde el servidor ftp. El resultado será similar a:

C:\Documents and Settings\ccna1>ftp eagle-server.example.com
Connected to eagle-server.example.com.
220 Welcome to the eagle-server FTP service.
User (eagle-server.example.com:(none)): anonymous
331 Please specify the password.
Password:
230 Login successful.
ftp> get /pub/eagle_labs/eagle1/chapter1/gaim-1.5.0.exe
200 PORT command successful. Consider using PASV.
150 Opening BINARY mode data connection for pub/eagle_labs/eagle1/chapter1/gaim-1.5.0.exe (6967072 bytes).
226 File send OK.
ftp: 6967072 bytes received in 0.59Seconds 11729.08Kbytes/sec.

Una vez que la descarga del archivo se haya completado, ingrese quit

ftp> quit
221 Goodbye.
C:\Documents and Settings\ccna1>

Una vez que los archivos se hayan descargado exitosamente, detenga la captura PDU en Wireshark.

Paso 2: Aumente el tamaño del panel de Lista de paquetes de Wireshark y desplácese por las PDU que se encuentren en la lista.

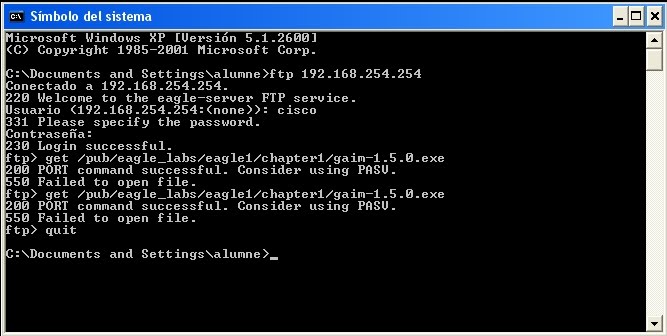

Com es pot veure en la següent imatge, es pot iniciar sessió però no descarregar l'arxiu.



Localice y tome nota de las PDU asociadas con la descarga del archivo. Éstas serán las PDU del protocolo TCP de Capa 4 y del protocolo FTP de Capa 7.

Identifique los tres grupos de PDU asociados con la transferencia del archivo.

Si realizó el paso de arriba, haga coincidir los paquetes con los mensajes y las indicaciones en la ventana de línea de comandos FTP.

El primer grupo está asociado con la fase “conexión” y el inicio de sesión en el servidor.
Haga una lista de ejemplos de mensajes intercambiados en esta fase.

En la següent captura, apareix la informació dels paquets referents a l'inici de sessió(FTP):



A continuació, aquesta captura mostra els paquets amb la petició de descàrrega de l'arxiu i la resposta:



Paso 3: Examine los Detalles del paquete.

Seleccione (resalte) un paquete de la lista asociada con la primera fase del proceso FTP.
Observe los detalles del paquete en el panel de Detalles.

¿Cuáles son los protocolos encapsulados en la trama?
FTP, TCP i STP

Resalte los paquetes que contengan el nombre de usuario y contraseña. Examine la porción resaltada en el panel Byte del paquete.



¿Qué dice esto sobre la seguridad de este proceso de inicio de sesión FTP?
Que és poc eficient ja que, des de la captura de paquets del mateix WireShark es pot veure el password.

Tarea 4: Reflexión

Considere lo que puede proveer Wireshark sobre la información de encapsulación referida a los datos de red capturados. Relacione esto a los modelos de la capa OSI y TCP/IP. Es importante que el usuario pueda reconocer y relacionar tanto los protocolos representados como la capa de protocolo y los tipos de encapsulación de los modelos con la información provista por Wireshark.

Seleccionant un paquet en la llista, en la següent finestra podem observar l’informació referent a les diferents capes dels dos models. L’informació és la mateixa sempre per a cada paquet, però cada model agrupa la corresponent informació a les respectives capes.

Tarea 5: Desafío

Analice cómo podría utilizar un analizador de protocolos como Wireshark para:

(1) diagnosticar fallas de una página Web para descargar con éxito un navegador en un equipo e
En la pantalla de captura del Wireshark, podem identificar els paquets de descàrrega segons el protocol, i examinar si tots han arribat correctament.
(2) identificar el tráfico de datos en una red requerida por los usuarios.
Observant els paquets amb l’IP dels usuaris corresponents.

Pràctica 2.6.1.2 CCNA

Tarea 1: Crear una red de par a par

Paso 1. Seleccione un compañero para la práctica de laboratorio

Paso 2. Obtenga los equipos y recursos para la práctica de laboratorio.

Equipos necesarios:
2 estaciones de trabajo
1 cable Ethernet

Tarea 2: Identificar los cables utilizados en una red

Antes de conectar los cables deberá identificar los tipos de medios que utilizará. Los cables que se utilizan en la práctica de laboratorio son cruzados y directos.

Utilice un cable cruzado para conectar dos estaciones de trabajo entre sí a través del puerto Ethernet de NIC. Éste es un cable Ethernet. Cuando observe el enchufe notará que los cables de color naranja y verde están en posiciones opuestas en cada extremo del cable.

Utilice un cable directo para conectar el puerto Ethernet del router a un puerto de switch o una estación de trabajo a un puerto de switch. Éste también es un cable Ethernet. Cuando observe el enchufe notará que ambos extremos del cable son exactamente iguales en su posición de pin.

Paso 1. Conecte la red de par a par.

Con el cable Ethernet correcto, conecte dos estaciones de trabajo en forma simultánea. Conecte un extremo del cable al puerto NIC de la PC1 y el otro extremo del cable a la PC2.

¿Qué cable utilizó?

Connexió dels dos ordinadors, mitjançant connexió automàtica:



Tarea 3: Configurar direcciones y probar

Paso 1. Aplique una dirección de Capa 3 a las estaciones de trabajo.

Para realizar esta tarea deberá seguir las instrucciones paso a paso que figuran a continuación.

- Haga clic en la PC a la que desea asignar una dirección.
- Haga clic en la ficha Escritorio
- Haga clic en la ficha Configuración de IP
- En el cuadro Dirección IP , ingrese la dirección IP 192.168.1.2 para la PC1.(Ingrese la dirección IP 192.168.1.3 para la PC2.)
- Presione la tecla de tabulación y la máscara de subred ingresa automáticamente. La dirección de subred debe ser 255.255.255.0. Si esta dirección no ingresa automáticamente, ingrésela manualmente
- Cierre la ventana de configuración IP haciendo clic en la X

En aquesta imatge es poden veure les configuracions requerides:



Paso 2. Verifique la conectividad.

Para probar la conectividad siga las siguientes instrucciones:

- Haga clic en PC1
- Haga clic en la ficha Escritorio
- Haga clic en la ficha Indicador de comandos
- Escriba el ping 192.168.1.3 luego presione enter

¿Cuál es el resultado del comando ping?

Resultat ping de PC1 a PC2:



Si el comando ping muestra un mensaje de error o no recibe respuesta desde la otra estación de trabajo, resuelva el problema. Las posibles áreas para resolver el problema incluyen:

- Verifique si las direcciones IP son correctas en ambas estaciones de trabajo
- Asegúrese de que se utilizó el tipo de cable correcto en las estaciones de trabajo

¿Cuál es el resultado del comando ping si desconecta el cable de red y hace ping en la otra estación de trabajo?

Resultat ping de PC1 a PC2 amb el cable desconnectat, sense resposta:

Pràctica 2.2.4.2 CCNA

En aquesta imatge es poden veure tots els elements connectats tal i com es demana:
